高温合金为何“难啃”？——从加工难点到破局思路，看一款成熟产品的解法
在航空航天与能源装备的核心热端，金属构件须直面600℃～1000℃的高温燃气与循环高压。普通钢材在此环境下迅速氧化、蠕变失效，唯有高温合金凭借卓越的抗氧化性和持久强度，撑起装备的可靠寿命。正因如此，它被视作高端制造的“战略脊梁”，其耐温与承力水平直接关乎发动机、燃气轮机的安全边界。但高性能必有代价——远超常规合金的高温强度，加之极强的加工硬化倾向和低导热性，使高温合金在加工中展现出极强的切削抗力与形变抗性，成为制造业公认的最棘手难题之一。
高温合金按基体元素可分为镍基、铁基和钴基三类：
镍基高温合金以镍为基体，使用温度最高，综合力学性能、抗氧化和耐腐蚀性最优，但切削难度极大，代表牌号有 GH4169（Inconel 718）、GH4033、Inconel 625 等。
铁基高温合金以铁为基体，使用温度中等，导热性差、加工硬化严重，代表牌号有 GH2036、GH2135、A-286 等。
钴基高温合金以钴为基体，耐热腐蚀和抗热疲劳性能突出，高温下能保持良好的强度和韧性，代表牌号有 GH5188、GH605、K640 等。
按生产工艺，高温合金又分为变形高温合金和铸造高温合金。变形高温合金高温塑性优良，能承受锻造等压力加工；铸造高温合金因含有较多的 W、Mo、Ti、Al 等强化元素且含碳量更高，虽高温强度高但塑性差，因此切削加工性比变形高温合金更差。
高温强度高，切削负荷重、温度高；
加工硬化及残余应力大；
刀尖边界磨损严重，刀具易崩刃。
客户影响：为避免刀具瞬间崩刃，必须大幅降低切削速度、进给量和切深，金属去除率远低于加工普通钢材，已加工表面产生的硬化层会令后续走刀更保守，单件工时成倍拉长；同时刀具寿命极短且易突发崩刃，残余应力导致工件变形或开裂，高价值工件报废，刀具消耗与报废损失双重推高生产成本。
导热性差（导热系数≈45钢的1/5~1/2），热量难被切屑带走，刃口温升快；
普通涂层迅速软化脱落，刀具寿命骤降。
客户影响：热量无法被切屑带走，绝大部分聚集在刀尖，迫使切削速度被严格限制，对刀具耐高温性能及设备的冷却压力有着严格的要求，刀具成本与运行成本急剧攀升。
极易产生积屑瘤，影响表面质量。
客户影响：积屑瘤反复粘结与脱落使切削不稳，导致工件尺寸超差，积屑瘤剥落易划伤表面造成缺陷，导致工件降级或报废，后续若进行磨削、抛光等工序，又增加加工、材料和人工成本。
强化元素含量高，形成大量硬质点（碳化物、金属间化合物）
对刀具产生强烈的磨损
客户影响：硬质点导致刀具磨损极快且不稳定，换刀频次剧增，有效切削时间大减，且崩刃风险可能损伤工件，导致加工和材料成本上升。

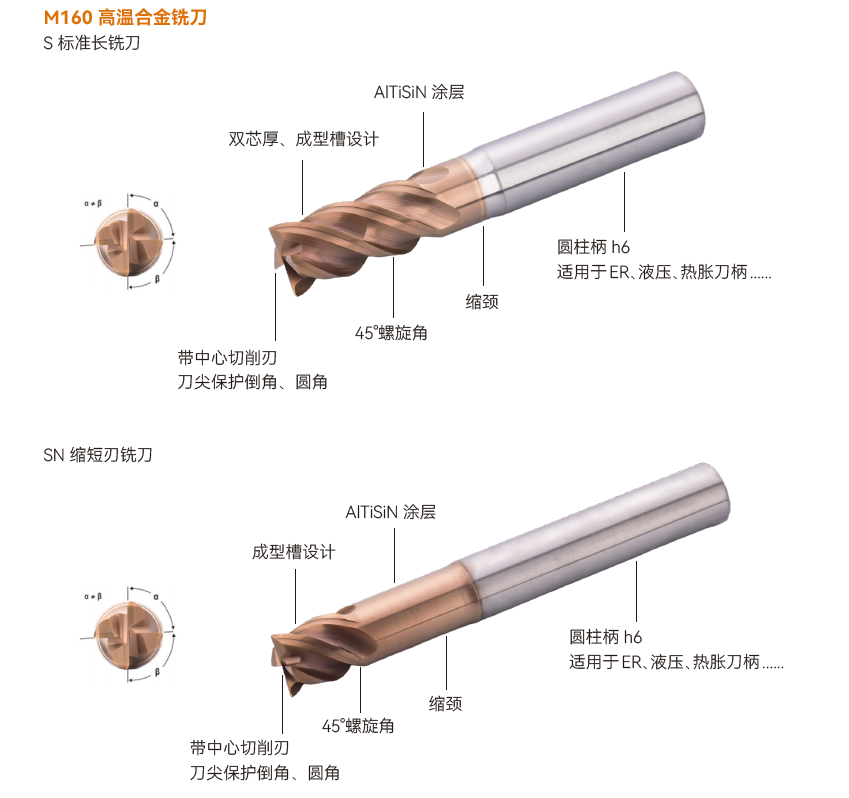

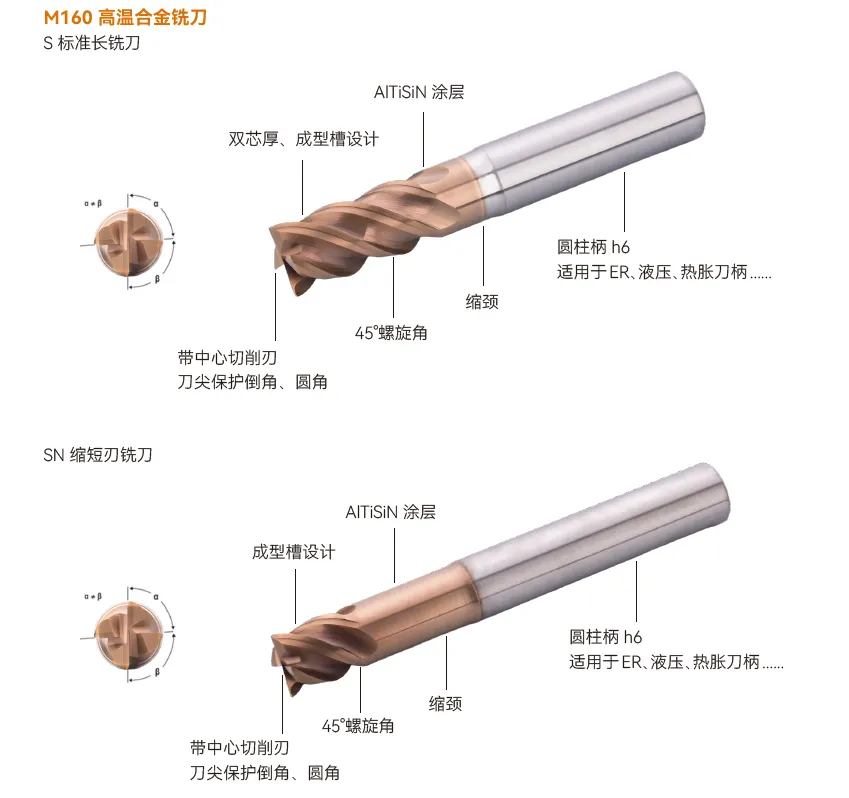

澳克泰工具M160 Pro系列针对高温合金加工痛点定向设计，刀具特性与切削工况深度匹配，从根源提升加工稳定性与效率。
加工硬化严重、强化元素含量高
双芯厚结构：刀具刚性好，抗弯、抗剪强度高，高负荷切削下不变形、不断裂，有效抵御硬化层冲击。
4刃不等分齿+刀尖保护倒角/圆角：分散切削力，降低单点负载；圆角与倒角强化刀尖，抵抗硬化层磨损，大幅减少崩角概率。
亚细碳化钨晶粒：保证刀具耐磨性的前提下赋予刀具优异的抗崩损能力。
导热差、切削热集中、与刀具的粘结倾向大
专用AlTiSiN涂层：高温抗氧化性能出色，在高温合金连续切削下保持高硬度、高耐磨性和良好的抗粘结性
45°螺旋角设计：切削更轻快，减少切削热产生，配合成型槽快速排屑带走大量热量，保护刀具与工件。
刃口处理：锋利刃口搭配钝化处理，减小积屑瘤产生的同时增加刃口强度，分散应力，防止涂层早期剥落。
易振动、表面质量差
4刃不等分齿排布：破坏共振周期，抑制高频振动，显著提升加工表面光洁度。
45°螺旋角+标准/缩短刃双规格：SN短刃强化刚性，适应粗精加工；S标准长刃兼顾行程与稳定性，方肩、槽铣均可实现稳定的高光洁度。
多场景兼容差
全系列覆盖：4CS/4CSN刀尖倒角、4RS/4RSN圆角，直径5–20mm，满足方肩、槽铣、型腔、插补铣、动态铣等工艺需求。
非标定制：支持侧固柄、内冷、内冷+侧固等形式，适配高端机床与高速高效加工需求。
客户收益
刀具抗崩能力强、寿命稳定，崩刃与换刀频次大幅减少，有效切削时间增加，刀具消耗和工件报废成本受控；专用涂层耐热性突出，热负荷下寿命有效提升，积屑瘤减少使表面缺陷降低，返工工序大幅缩减甚至免除，排屑顺畅提高设备利用率；切削平稳，表面光洁度显著提升，可减少或取消抛光、磨削等后续工序，缩短工时，降低工件降级和报废风险；单一系列覆盖多工序，减少选型换装时间，非标定制便于优化方案，进一步压缩单件成本与节拍。

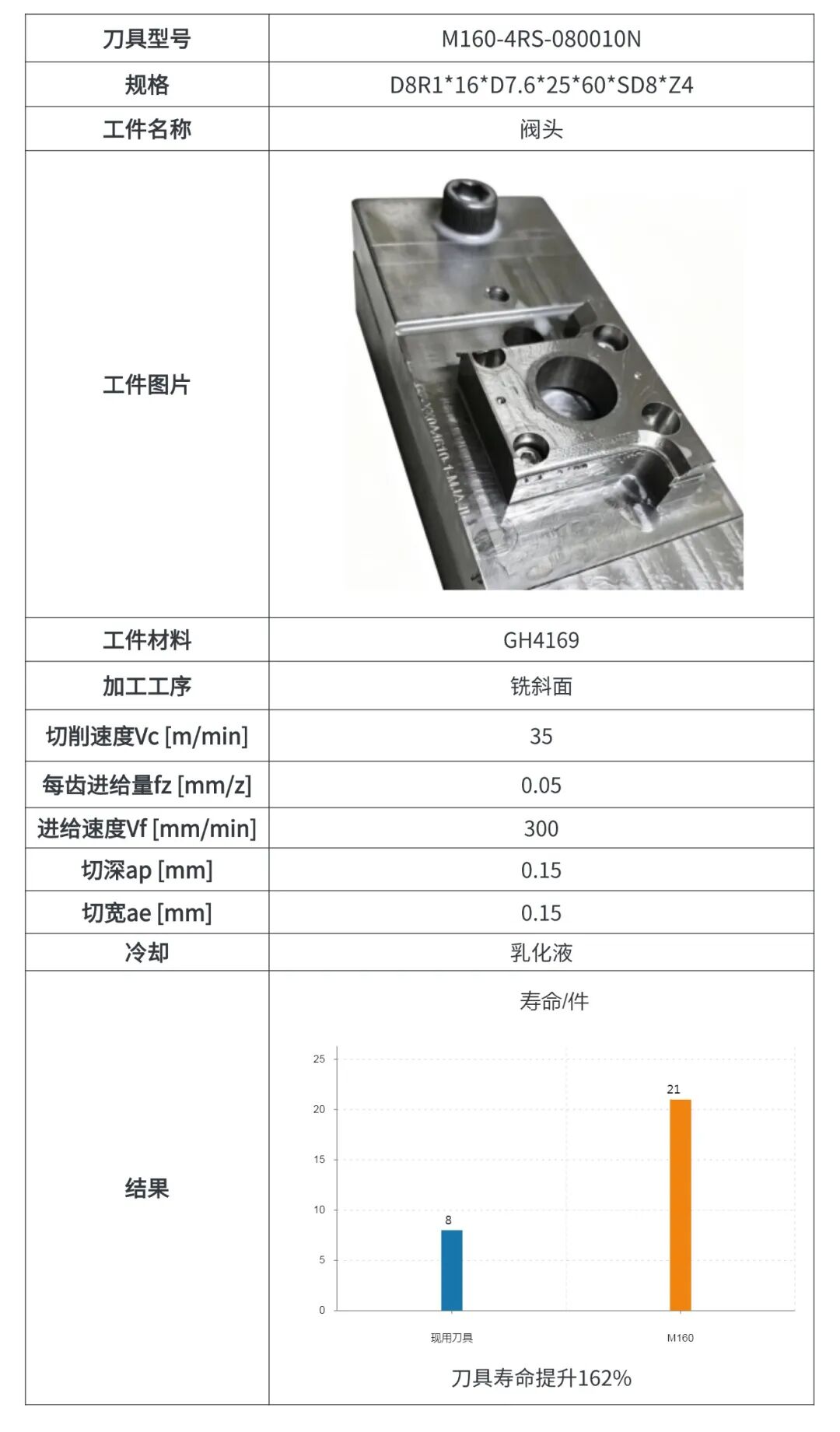

GH4169（Inconel 718）作为典型的镍基高温合金，凭借优异的高温强度和抗疲劳性能，广泛应用于航空航天、能源装备等领域。其加工硬化严重、导热性差、切削力大等特性，使其成为公认的难加工材料。在下面案例中，我们采用M160系列专用刀具开展验证，以下为详细测试数据与效果对比：
澳克泰M160 Pro系列，以全面且精准的产品特性，系统性地攻克了高温合金加工中硬化严重、散热差、易振动等行业痛点。从根源上实现切削过程的高效与稳定，在显著提升加工效率与表面质量的同时，有效延长刀具使用寿命，为航空航天、能源装备等领域的关键零部件加工，提供坚实可靠的产品支撑。
